Введение новых сервисов на уже существующей коаксиальной кабельной сети
жизнено необходимо любому кабельному оператору в разрезе сложившейся
остроконкурентной ситуации на рынке Украины. Но зачастую денег на
подобную модернизацию практически нет. Как быть?
Технология HomePNA, как альтернативная DOCSIS-технологии, активно
продвигается во всем мире для предоставления IPTV услуг и
интернет-доступа. Украина не стала исключением. В настоящий момент в
Донецке и Одессе операторами кабельного ТВ уже реализованы проекты
HomeCNA сетей на базе оборудования DYNAMIX HP 51 M/S вместо
традиционных DOCSIS.
За десять лет существования технологии
DOCSIS произошло значительное количество улучшений технологий
доставки услуг абонентам. Оптоволокно, например, ушло из
сегмента ключевых сетевых транспортных технологий в технологии,
которые широко развертываются по всему миру для обеспечения жилых
домов доступом. Таким образом, на огромном
потребительском рынке обслуживание ведется большим количеством
в основном малых кабельных операторов, которые предоставляют базовые,
часто аналоговые кабельные услуги
потребителям. Эти операторы хотят развивать свой бизнес и предоставлять
новые triple-play-услуги своим потребителям. Зачастую у них
нет существующей DOCSIS-инфраструктуры, что дает провайдерам
свободу выбора оптимального решения для своих планов. Но они не хотят
платить много за это.
Что делает HomePNA-технологию
привлекательной для этого рынка? Во-первых,
HomePNA позволяет предоставлять
дополнительные услуги параллельно с услугами кабельного ТВ
через существующую кабельную сеть. Во-вторых, это стоит недорого. Где
DOCSIS требует DOCSIS-модем в каждой квартире, сеть HomePNA
требует лишь дешевый Ethernet-мост. Где DOCSIS требует порт на дорогой
CMTS в каждую квартиру, сеть HomePNA использует дешевый продукт
HomePNA-мастер — мост с другим софтом, чтобы обеспечить
связью до 64 пользователей, а в перспективе
и более. Где DOCSIS может требовать апгрейда оборудования, чтобы
поддерживать высокие скорости, HomePNA использует стандартное волокно.
СПОСОБ ПРИМЕНЕНИЯ (НА ОСНОВЕ ОБОРУДОВАНИЯ СЕМЕЙСТВА
DYNAMIX)
Используемая технология
HomePNA (HPNA) — технология передачи данных по телефонным линиям. Разновидностью
HomePNA является технология HomeCNA (HCNA), при которой
передача данных осуществляется не по телефонной
линии, а по коаксиальному ТВ-кабелю.
Технология HPNA 1.x (1 Мб/с) — Home Phoneline Networking Alliance —
использует метод IEEE 802.3 (Ethernet) доступа к среде передачи (стандарт ITU-T
G.989.1). Полоса пропускания сигнала
расположена в пределах от 5,5 до 9,5 МГц, что не влияет на работу ADSL- и VDSL-устройств
и телефонов. По своей сути, технология HPNA 1.х — это Ethernet со скоростью
1 Мб/с, работающий по телефонным проводам. HPNA 1.1, позволяет увеличить
рабочее расстояние до 1,2 км при той же скорости— 1 Мб/с. Это решение
может быть использовано для «проброса»
потоков со скоростью 1 Мб/с по обычной
телефонной паре.
HPNA 2.0 предназначен для топологии типа «шина». Полоса пропускания
делится между всеми пользователями.
Достижимая скорость оборудования — 10 Мб/с,
расстояние — до 300—350 м.
HPNA 3.0 предусматривает скорость до 128 Мб/с (иногда заявляется и 240
Мб/с). Используемый частотный диапазон 2—30 МГц. Максимальное
число пользователей — до 50, но с ростом их
числа скорость обмена падает. Это решение
оптимально для передачи голоса, данных и
видео изображения на расстояние до 600 метров.
HPNA 3.1 — новый стандарт (он принят в декабре 2006 года) и
предусматривает физическую скорость передачи до 320
Мб/с. Используемый частотный диапазон 4—20 (или 12—28) МГц.
Максимальное число пользователей — до 255, но с
ростом их числа скорость обмена падает.
Стандарт поддерживает также качество
обслуживания (QoS), то есть обеспечивает
клиентам гарантированную полосу пропускания.
Это решение оптимально для передачи голоса, данных и
видео изображений (в том числе видео по запросу,
IPTV) на расстояние до 600 метров по
телефонным линиям и до 1200 метров по
коаксиальным ТВ-кабелям (HСNA 3.1).
Способ применения
Технология HomeCNA 3.1 позволяет
передавать данные со скоростью до 320 Мб/с
по уже имеющемуся телевизионному кабелю.
Использование HCNA-оборудования позволяет создать сеть наиболее экономичным
способом — без прокладки дополнительных
проводов. Средой передачи данных является коаксиальный телевизионный кабель.Рабочее расстояние — до 1200 м.
Возможности такого решения —
предоставление таких современных сервисов,
как видео по запросу, передача голосовых
сообщений, интернет-соединение, в том
числе беспроводное, и т. д.
Особенностью данного решения
является то, что все пользователи
изолированы друг от друга. Это означает, что
никто из абонентов не может иметь доступа к
файлам, хранящимся на компьютерах других
абонентов. Такое решение наиболее
оптимально для гостиниц, коттеджных поселков,
многоквартирных домов — везде, где необходимо при предоставлении
услуги широкополосного доступа в Интернет
или услуги «мультимедиа по запросу» обеспечивать неприкосновенность
данных других абонентов.
Пример реализации

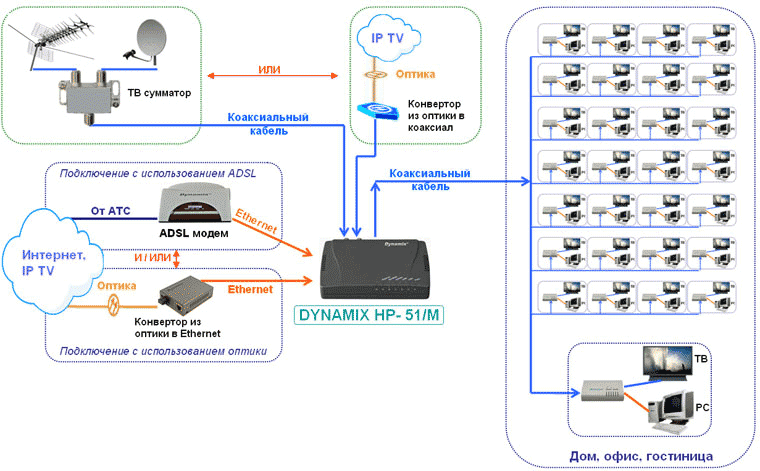

Dynamix HP-51/M (или более новые Dynamix HP-52/M) -- MDU HCNA-мосты,
позволяют организовать передачу данных по обычному коаксиальному
кабелю одновременно с передачей телевизионных сигналов от ТВ-антенн
или спутникового/кабельного телевидения (См.Рис. выше).
Мастер-устройства Dynamix HP-51/M применяется совместно с HCNA3.1 -
Ethernet конверторами Dynamix HP-51/S, а Dynamix
HP-52/M -- совместно с
Dynamix HP-52/S. Dynamix HP-51/M обеспечивают возможность подключения
до 31 оконечного устройства Dynamix HP-51/S, а Dynamix HP-52/M - до 61
Dynamix HP-52/S.
Мосты Dynamix HP-51/M и HP-52/M используют частоту 12--44 МГц (12--24
МГц) и совместно с конверторами Dynamix HP-51/S и
HP-52/S (соответственно) обеспечивают предоставление широкополосного доступа в
Интернет, позволяют передавать мультимедийные данные с физической
скоростью до 128Мб/с или 224 Мб/с, как, например, <<видео по запросу>>
или <<мультимедиа по запросу>>, поддерживают многопользовательские игры
и т. п. на расстоянии около 1200 м. Эти устройства позволяют наиболее
просто реализовать предоставление новых сервисов без необходимости
прокладывать дополнительный кабель.
Мастер-устройства поддерживают удаленную веб-конфигурацию и
диагностику, а также через меню позволяют устанавливать скорость на
каждом из оконечных устройств с шагом 64 Кб, как на Ethernet-, так и
на HCNA- портах. Такое решение эффективно для офисов, коттеджных
поселков, гостиниц, многоквартирных домов - везде, где уже имеется
кабельная инфраструктура.
Подробнее о Dynamix HP-51/M -->
http://www.rus.dynamix.ua/prod/hpna/3-1/Dynamix-HP-51M.htm
Подробнее о Dynamix HP-51/S -->
http://www.rus.dynamix.ua/prod/hpna/3-1/Dynamix-HP-51S.htm
Источник:
Журнал «Телемир» №6, 2009
|
