FAQ (SHDSL.Bis серія DYNAMIX)
   Настройка режима «Multi-link» в модемах Dynamix UM-S4B/4W (SHDSL.Bis)

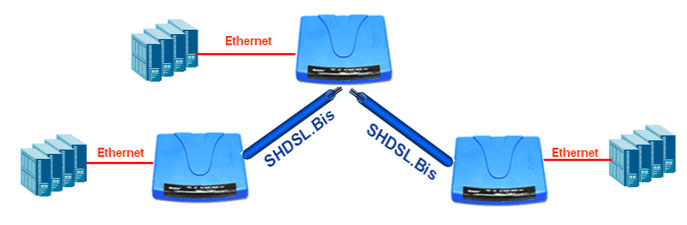

   Модем Dynamix UM-S4B/4W поддерживает возможность работы в режиме «Multi-link» - так называемая "многоточка", когда один 4-х проводный модем работает по разным парам одновременно с двумя 2-х проводными модемами, установленными в разных точках.


 Особенности настройки:

1. Настройка 4-х проводного модема Dynamix UM-S4B/4W.

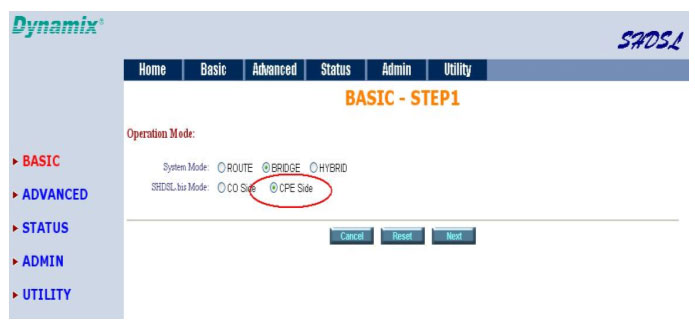

1.1 Проверьте в меню BASIC, модем должен быть установлен как CPE:

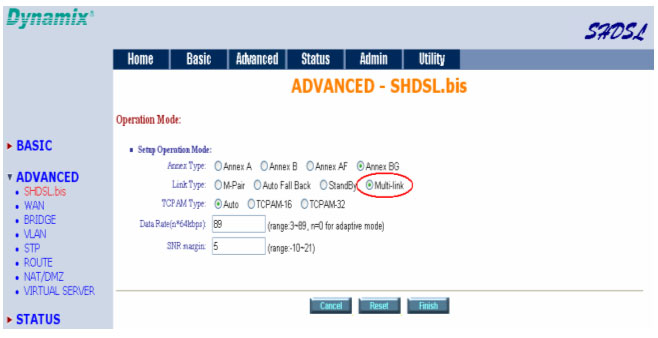

 1.2 Установите модем в режим «Multi-link» в меню ADVANCED => SHDSL.bis.

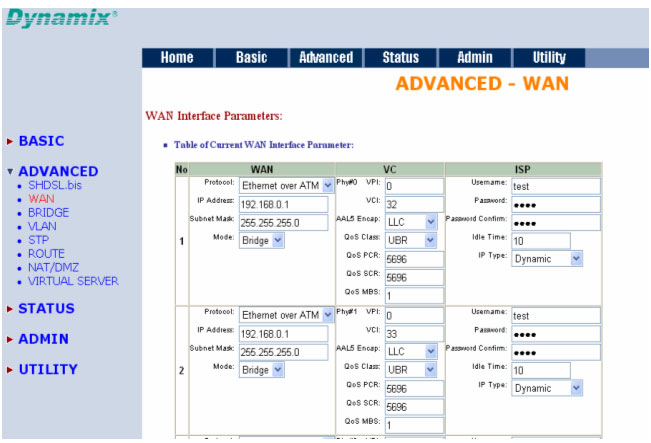

1.3 Настройте и активируйте два WAN интерфейса - WAN1 с VPI/VCI 0/32 и WAN2 с VPI/VCI 0/33 (смотрите рисунок ниже).

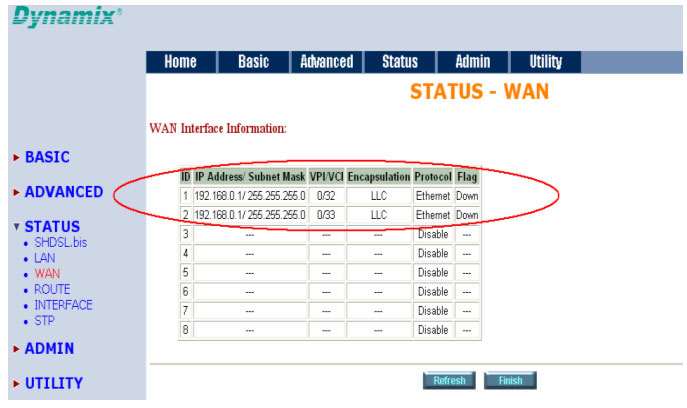

1.4 Проверьте правильность настроек WAN

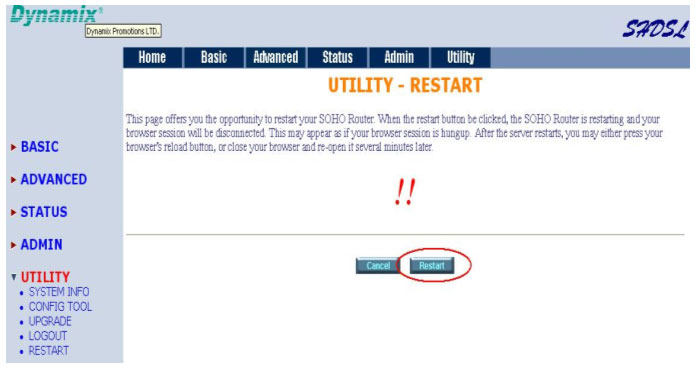

1.5 Перезагрузите модем.

2. Настройка 2-х проводных модемов Dynamix UM-SB.

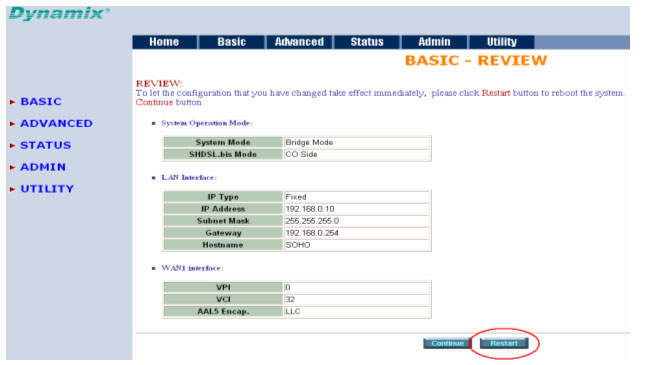

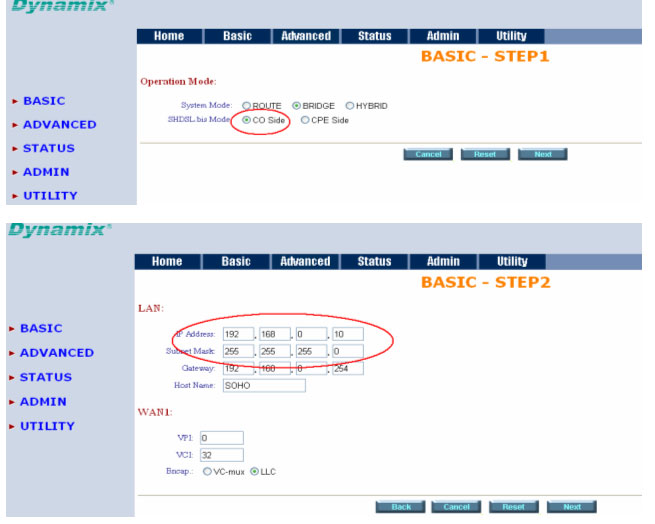

2.1 Установите оба модема в режим CO в меню BASIC, в следующем меню установите IP адреса, например, 192.168.0.10 в первом, 192.168.0.20 во втором и сохраните настройки.

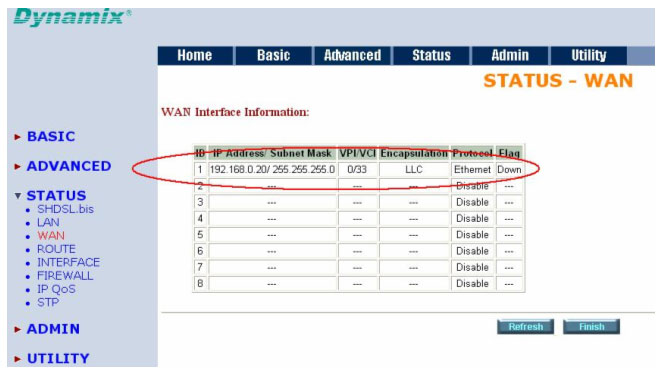

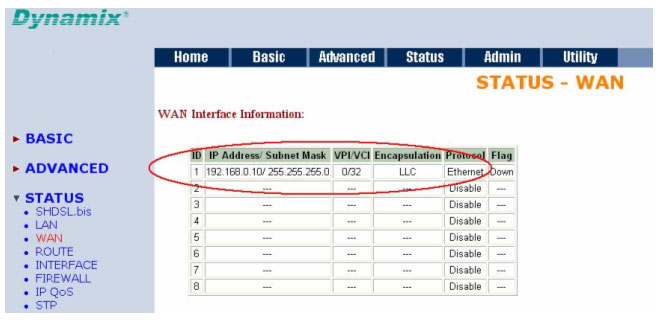

2.2 Настройте и активируйте WAN 1 интерфейсы аналогично пункту 1.3, но только на одном модеме WAN1 с VPI/VCI 0/32, а на втором модеме WAN1 с VPI/VCI 0/33 .

1-й модем

2-й модем

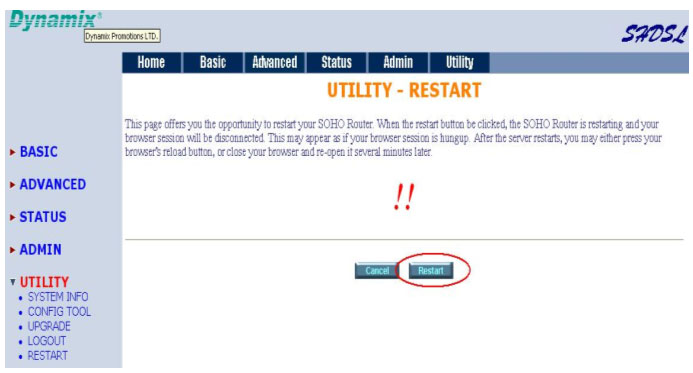

2.3 Перезагрузите модемы.

3. Проверка

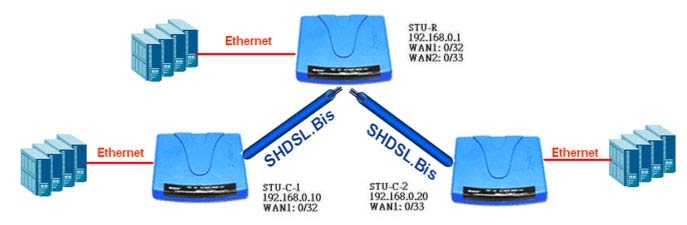

3.1 Проверьте настройки в соответствии со схемой.

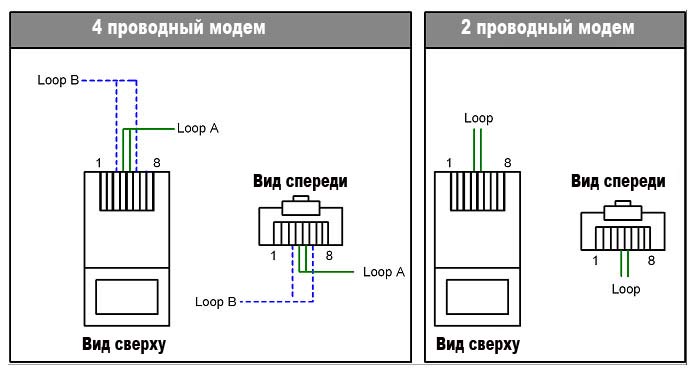

3.2 Подключение выделенных линий производится в соответствии с рисунком:

4-х проводный модем Loop A - к первому модему, Loop B - ко второму модему.

ВНИМАНИЕ!!!
Не рекомендуется использовать режим "Adaptive" (n=0) в модеме CO. Данный режим использовать только в модемах CPE.
