G.703 E1-U/ FE1/ FE1
Однопортовые G.703 E1 и Fractional E1 устройства доступа

DYNAMIX G.703 E1-U/ FE1/ FE1-A Однопортовые G.703 E1 и Fractional E1 устройства доступа
G.703 E1-U

G.703 FE1/ FE1-A

Устройства доступа G.703 E1-U/ FE1/ FE1-A являются однопортовыми и обеспечивают нефреймированный (Unframed) E1 или фреймированный (Fractional) E1 сервисы. Скорость на порту выбирается DIP переключателями от 64Kbps до 2048kbps (Fractional модель). Данные пользователя размещаются в E1 фрейме, при этом используются только требуемые тайм-слоты. Назначение тайм-слотов происходит в зависимости от необходимой скорости и выбирается при помощи переключателей на устройстве. E1 линк может синхронизироваться от приемника (LBT), от порта данных или внешнего генератора. Стандартным интерфейсом устройства является RS-530. Адаптерные кабели возможны для V.35, X.21 и RS-449. G.703 E1-U/FE1/ FE1- имеют необходимое количество переключателей для полной установки и управления функциями устройства.
G.703/FE1-A может каскадироваться как E1 мультиплексор.

        • LTU (Line Terminating Unit) встроен в устройство
        • Однопортовое устройство доступа E1 или Fractional E1
        • Конвертирует G.703 в RS-530, RS-449 (V.36), X.21 или V.35
        • Скорость: выбирается DIP переключателями Nx64Kbps до 2048Kbps. (только FE1 и FE1-A)
        • Полная прозрачная конверсия сигналов для нефреймированного потока (2048Kbps)
        • Диагностическая петля для G.703 и выходных портов
        • Декодирование данных в NRZ форму
        • Питание: AC 110/230V 50/60Hz адаптер в DC 9V
        • Температура: от 0^o C до 50^o C
        • Влажность: от 10% до 90% без конденсатора
        • Размер: 19.2cm (Д) x 10cm (Ш) x 2.4cm (В)
        • Вес: 400 г

G.703
   - Тип Двунаправленный (Bidirectional E1) 2048kbps.
    - Линия 4 проводная, 26-16AWG
    - Расстояние до 1500 м, 24AWG или более
    - Сопротивление
          RJ-45 120 ohm (balanced).
        BNC 75 ohm (unbalanced).
    - Амплитуда импульса
           2.37V BNC, 75 ohm.
           3.00V RJ-45, 120 ohm.
    - Нулевая амплитуда ±0.1V max.
    - Частота синхронизации. 2.048 MHz.
    - Jitter в соответствии с ITU-T G.823
    - Соединитель RJ-45 или BNC.
    - Совместимость с ITU G.703, G.704, G.706 и G.823.
    - Формат фреймов CAS/CCS,Unframe/Frame.
    - CRC контроль CRC-4 разрешен/ запрещен
    - Линейное кодирование HDB3.

Интерфейс портов
    - Тип RS-530/DB25 стандартный илиV.35, RS-449(V.36) или X.21 с кабелем-адаптером
    - Скорость от 64kbps до 2.048Mbps.
    - Соединитель DB25/F с кабелем-адаптером
    - Линейное кодирование NRZ

Светодиодные индикаторы
    - DTE (зеленый) порт установлен в DTE моду
    - DCE (зеленый) порт установлен в DCE моду
    - TD (желтый) передача данных
    - RD (желтый) прием данных
    - TEST (красный) режим тестирования
    - ALARM (красный) потеря данных, потеря синхронизации или фреймов
    - T-Clk Loss (красный) потеря синхронизации данных
    - R-Clk Loss (красный) потеря сигналов принимаемых данных

G703-XXX/YYYZ
    - XXX: FE1 или FE1-A или E1-U
        - FE1 Fractional E1 (Nx64kbps).
        - FE1-A Fractional E1, поддержка каскадирования
        - E1-U E1, нефреймированный поток (2048kbps).
    - YYY: V35 или X21 или 530 или 449
    - Z: M - male, или F - female

Дополнительные кабели

    - V35:   DB25-V35 кабель
    - X21:   DB25-DB15 кабель
    - 530:   DB25-DB25 кабель
    - 449:   DB25-DB25 кабель

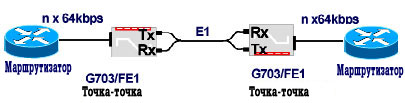

Применение DYNAMIX G.703 E1-U/ FE1/ FE1-A Однопортовые G.703 E1 и Fractional E1 устройства доступа
